Estado de Disponibilidad: | |
---|---|

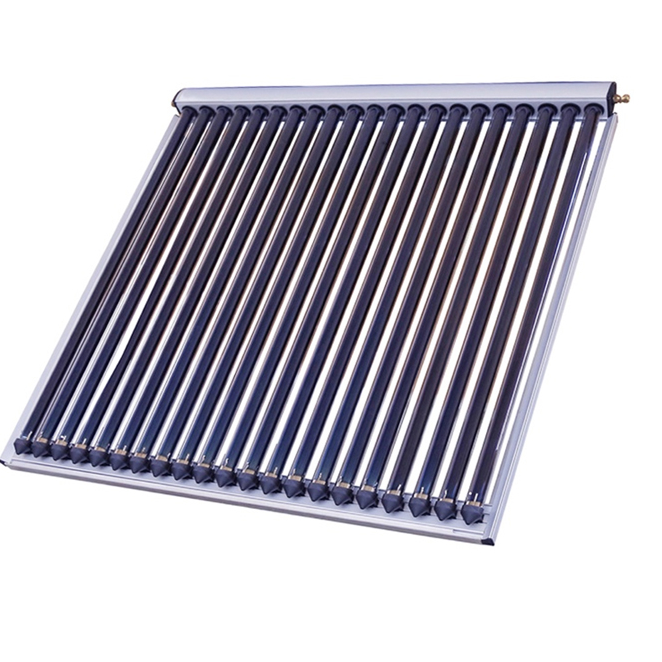

Para agua y calefacción de espacios.
Volumen de suministro
Unidad totalmente premontada que comprende
- tubos de vacío basados en el principio del termo
- colector con unidad de conducción de calor de flujo directo y conexión de tubo seco
Los colectores se embalan en cajas individuales.Además, existe una lámina de protección solar sobre los tubos de vacío.
Tipos de instalación
- Techo inclinado, techo plano, horizontal
Ventajas y beneficios
- Especialmente desarrollado para aplicaciones que requieren montaje horizontal.
- Tiempos de instalación cortos gracias a los colectores completos premontados.
- Tecnología de conexión simple y fiable para extender varios colectores uno al lado del otro a través de conexiones roscadas premontadas.No son necesarios más tubos ni un extenso aislamiento térmico
- Tubo de retorno integrado y aislamiento térmico altamente eficiente.
- Tamaños de módulos manejables para un altísimo rendimiento y una instalación rápida y sencilla.
- Las tuberías de impulsión y retorno pueden instalarse en el lado izquierdo o derecho del colector.
- Alta flexibilidad debido a los diferentes anchos y largos de los colectores.
- Cambio rápido y sencillo de los tubos de vacío sin necesidad de herramientas.
Caracteristicas de producto
1. La baja pérdida de presión permite conectar varios módulos en serie
2. El mínimo de puntos de soldadura garantiza una alta seguridad contra fugas
3. Indestructibilidad bien conocida de los tubos Ritter Solar confirmada por la prueba de granizo DIN EN 12975-2
4. Alto rendimiento energético en el período de transición e invierno .
5. En condiciones invernales con una irradiación de 400 W/m² y una temperatura del aire de 0 °C a una temperatura de 20 °C, los colectores de tubos de vacío de Ritter Solar ya tienen un mayor rendimiento energético que los colectores planos.
6. Pérdida de calor extremadamente baja debido al alto vacío.
Para agua y calefacción de espacios.
Volumen de suministro
Unidad totalmente premontada que comprende
- tubos de vacío basados en el principio del termo
- colector con unidad de conducción de calor de flujo directo y conexión de tubo seco
Los colectores se embalan en cajas individuales.Además, existe una lámina de protección solar sobre los tubos de vacío.
Tipos de instalación
- Techo inclinado, techo plano, horizontal
Ventajas y beneficios
- Especialmente desarrollado para aplicaciones que requieren montaje horizontal.
- Tiempos de instalación cortos gracias a los colectores completos premontados.
- Tecnología de conexión simple y fiable para extender varios colectores uno al lado del otro a través de conexiones roscadas premontadas.No son necesarios más tubos ni un extenso aislamiento térmico
- Tubo de retorno integrado y aislamiento térmico altamente eficiente.
- Tamaños de módulos manejables para un altísimo rendimiento y una instalación rápida y sencilla.
- Las tuberías de impulsión y retorno pueden instalarse en el lado izquierdo o derecho del colector.
- Alta flexibilidad debido a los diferentes anchos y largos de los colectores.
- Cambio rápido y sencillo de los tubos de vacío sin necesidad de herramientas.
Caracteristicas de producto
1. La baja pérdida de presión permite conectar varios módulos en serie
2. El mínimo de puntos de soldadura garantiza una alta seguridad contra fugas
3. Indestructibilidad bien conocida de los tubos Ritter Solar confirmada por la prueba de granizo DIN EN 12975-2
4. Alto rendimiento energético en el período de transición e invierno .
5. En condiciones invernales con una irradiación de 400 W/m² y una temperatura del aire de 0 °C a una temperatura de 20 °C, los colectores de tubos de vacío de Ritter Solar ya tienen un mayor rendimiento energético que los colectores planos.
6. Pérdida de calor extremadamente baja debido al alto vacío.
Ficha de datos
Serie | 1521 | |||||||||
Número de tubos de vacío | 21 | |||||||||
η0 en relación con la apertura, EN 12975 | % | 74.5 | ||||||||
a1 con viento, en relación con el área de apertura | W/( 2mk) | 2.007 | ||||||||
a2 con viento, en relación con el área de apertura | W/(m 2k 2) | 0.005 | ||||||||
rendimiento (ubicación Würzburg, Alemania, área de referencia 3 m Pronóstico de 2) | kWh/m· 2a | 780 | ||||||||
Pronóstico de rendimiento (ubicación Würzburg, Alemania, área de referencia 5 m 2) | kWh/m· 2a | 619 | ||||||||
Dimensiones del colector (L x H x D) | milímetro | 1447x1640x110 _ | ||||||||
bruta Superficie | m2 | 2.37 | ||||||||
apertura área de | m2 | 1.98 | ||||||||
del coleccionista Contenido | l | 2.5 | ||||||||
Peso | kg | 51 | ||||||||
máx. sobrepresion de trabajo | bar | 10 | ||||||||
máx. temperatura de estancamiento | ºC | 220 | ||||||||
de conexión Diámetro del accesorio | φ (mm) | 15 | ||||||||
sensor Manguito del | φ (mm) | 6 | ||||||||
de coleccionista material | Al / Cu / vidrio / silicona / PBT / EPDM / TE | |||||||||
vidrio material de tubo de | Vidrio de borosilicato 3.3 | |||||||||
selectivo Material de recubrimiento absorbente | Cu/ SS-AIN/AIN | |||||||||
Tubo de vidrio (Ø ext./ int./espesor de pared/longitud del tubo) | 47/37/1.6/1500 | |||||||||
Color (perfil de marco de aluminio, anodizado) | aluminio gris | |||||||||
Color (piezas de plástico) | Negro | |||||||||
Prueba de choque térmico / número de prueba ITW | 06COL513/ | |||||||||
Prueba de granizo según DIN EN 12975-2/TÜV test No. | 435/142448 | |||||||||
CE examen de tipo | Z-ES-DDK-MUC-07-08-100029919-003 | |||||||||
DIN CERTCO Número de registro | 011-7S1990R | |||||||||
Dimensiones del paquete (L x H x D) | milímetro | 1590x1675x110 _ |
Ficha de datos
Serie | 1521 | |||||||||
Número de tubos de vacío | 21 | |||||||||
η0 en relación con la apertura, EN 12975 | % | 74.5 | ||||||||
a1 con viento, en relación con el área de apertura | W/( 2mk) | 2.007 | ||||||||
a2 con viento, en relación con el área de apertura | W/(m 2k 2) | 0.005 | ||||||||
rendimiento (ubicación Würzburg, Alemania, área de referencia 3 m Pronóstico de 2) | kWh/m· 2a | 780 | ||||||||
Pronóstico de rendimiento (ubicación Würzburg, Alemania, área de referencia 5 m 2) | kWh/m· 2a | 619 | ||||||||
Dimensiones del colector (L x H x D) | milímetro | 1447x1640x110 _ | ||||||||
bruta Superficie | m2 | 2.37 | ||||||||
apertura área de | m2 | 1.98 | ||||||||
del coleccionista Contenido | l | 2.5 | ||||||||
Peso | kg | 51 | ||||||||
máx. sobrepresion de trabajo | bar | 10 | ||||||||
máx. temperatura de estancamiento | ºC | 220 | ||||||||
de conexión Diámetro del accesorio | φ (mm) | 15 | ||||||||
sensor Manguito del | φ (mm) | 6 | ||||||||
de coleccionista material | Al / Cu / vidrio / silicona / PBT / EPDM / TE | |||||||||
vidrio material de tubo de | Vidrio de borosilicato 3.3 | |||||||||
selectivo Material de recubrimiento absorbente | Cu/ SS-AIN/AIN | |||||||||
Tubo de vidrio (Ø ext./ int./espesor de pared/longitud del tubo) | 47/37/1.6/1500 | |||||||||
Color (perfil de marco de aluminio, anodizado) | aluminio gris | |||||||||
Color (piezas de plástico) | Negro | |||||||||
Prueba de choque térmico / número de prueba ITW | 06COL513/ | |||||||||
Prueba de granizo según DIN EN 12975-2/TÜV test No. | 435/142448 | |||||||||
CE examen de tipo | Z-ES-DDK-MUC-07-08-100029919-003 | |||||||||
DIN CERTCO Número de registro | 011-7S1990R | |||||||||
Dimensiones del paquete (L x H x D) | milímetro | 1590x1675x110 _ |
