Estado de Disponibilidad: | |
---|---|
Para agua y calefacción de espacios.
Alcance de la entrega
Unidad completamente premontada que incluye
- tubos de vacío basados en el principio del termo
- colector con unidad de conducción de calor de flujo directo y conexión de tubo seco
Los coleccionistas se empaquetan en cajas individuales.Además, sobre los tubos de vacío se encuentra una lona de protección solar.
Tipos de instalación
● Tejado inclinado, tejado plano, horizontal
Ventajas y beneficios

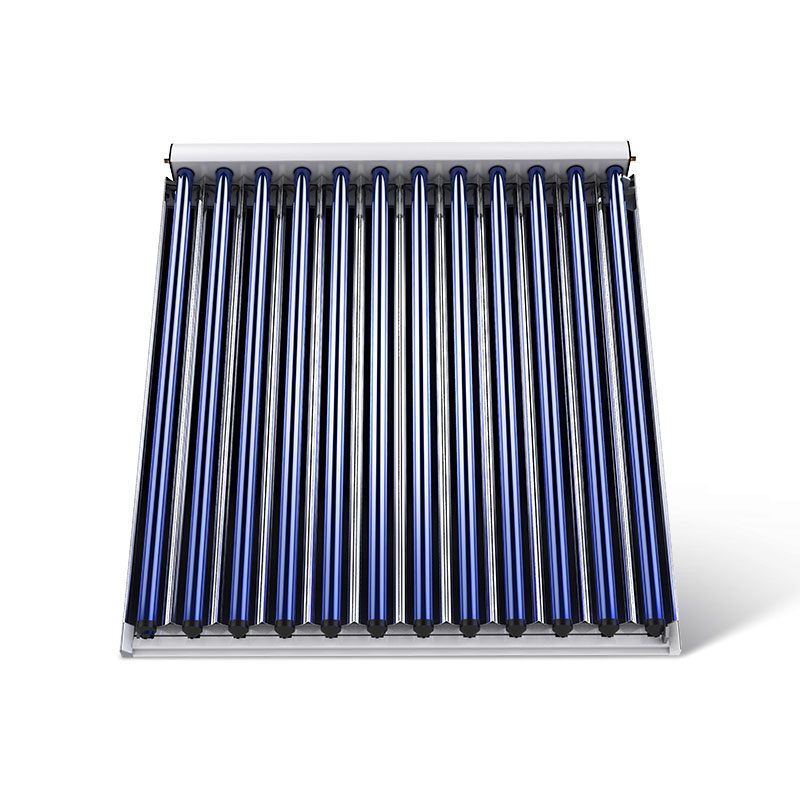

Colector solar de tubo en U duradero
● Especialmente desarrollado para aplicaciones que requieren montaje horizontal.
● Tiempos de instalación cortos gracias a los colectores premontados completos.
● Técnica de conexión sencilla y fiable para ampliar varios colectores uno al lado del otro mediante uniones roscadas premontadas. No son necesarios más tubos ni un gran aislamiento térmico.
● Tubería de retorno integrada y aislamiento térmico de alta eficiencia.
● Tamaños de módulo manejables para un rendimiento muy alto y una instalación rápida y sencilla.
● Los tubos de flujo y retorno se pueden instalar en el lado izquierdo o derecho del colector.
● Alta flexibilidad gracias a las diferentes anchuras y longitudes de los colectores.
● Cambio rápido y sencillo de los tubos de vacío sin utilizar herramientas.
Caracteristicas de producto
● La baja pérdida de presión permite conectar varios módulos en serie
● Un mínimo de puntos de soldadura garantiza una alta seguridad contra fugas.
● Conocida indestructibilidad de los tubos Ritter Solar confirmada mediante la prueba de granizo DIN EN 12975-2
● Alto rendimiento energético en el período de transición y en invierno
● En condiciones invernales con una irradiación de 400 W/m² y una temperatura del aire de 0 °C a una temperatura de 20 °C, los colectores de tubos de vacío de Ritter Solar ya tienen un mayor rendimiento energético que los colectores planos.
● Pérdida de calor extremadamente baja debido al alto vacío.
Para agua y calefacción de espacios.
Alcance de la entrega
Unidad completamente premontada que incluye
- tubos de vacío basados en el principio del termo
- colector con unidad de conducción de calor de flujo directo y conexión de tubo seco
Los coleccionistas se empaquetan en cajas individuales.Además, sobre los tubos de vacío se encuentra una lona de protección solar.
Tipos de instalación
● Tejado inclinado, tejado plano, horizontal
Ventajas y beneficios
Colector solar de tubo en U duradero
● Especialmente desarrollado para aplicaciones que requieren montaje horizontal.
● Tiempos de instalación cortos gracias a los colectores premontados completos.
● Técnica de conexión sencilla y fiable para ampliar varios colectores uno al lado del otro mediante uniones roscadas premontadas. No son necesarios más tubos ni un gran aislamiento térmico.
● Tubería de retorno integrada y aislamiento térmico de alta eficiencia.
● Tamaños de módulo manejables para un rendimiento muy alto y una instalación rápida y sencilla.
● Los tubos de flujo y retorno se pueden instalar en el lado izquierdo o derecho del colector.
● Alta flexibilidad gracias a las diferentes anchuras y longitudes de los colectores.
● Cambio rápido y sencillo de los tubos de vacío sin utilizar herramientas.
Caracteristicas de producto
● La baja pérdida de presión permite conectar varios módulos en serie
● Un mínimo de puntos de soldadura garantiza una alta seguridad contra fugas.
● Conocida indestructibilidad de los tubos Ritter Solar confirmada mediante la prueba de granizo DIN EN 12975-2
● Alto rendimiento energético en el período de transición y en invierno
● En condiciones invernales con una irradiación de 400 W/m² y una temperatura del aire de 0 °C a una temperatura de 20 °C, los colectores de tubos de vacío de Ritter Solar ya tienen un mayor rendimiento energético que los colectores planos.
● Pérdida de calor extremadamente baja debido al alto vacío.
Ficha de datos
Serie | U-1521 | |||||||||
Número de tubos evacuados | 21 | |||||||||
η0 pulg relación con la apertura, EN 12975 | % | 74.5 | ||||||||
a1 con el viento, en relación con el área de apertura | W/(metro2k) | 2.007 | ||||||||
a2 con el viento, en relación con el área de apertura | W/(metro2k2) | 0.005 | ||||||||
Producir Pronóstico (ubicación Würzburg, Alemania, área de referencia 3 m2) | kWh/m22a | 780 | ||||||||
Producir Pronóstico (ubicación Würzburg, Alemania, área de referencia 5 m2) | kWh/m22a | 619 | ||||||||
Collector dimensiones (largo x alto x profundidad) | milímetros | 1447x 1640 x 110 | ||||||||
Bruto área de superficie | m2 | 2.37 | ||||||||
Abertura área | m2 | 1.98 | ||||||||
Collector contenido | l | 2.5 | ||||||||
Peso | kg | 51 | ||||||||
Máx. sobrepresión de trabajo | bar | 10 | ||||||||
Máx. temperatura de estancamiento | °C | 220 | ||||||||
Conexión diámetro de ajuste | ϕ (mm) | 15 | ||||||||
Sensor manga | ϕ (mm) | 6 | ||||||||
Collector material | Al / Cu / vidrio / silicona / PBT / EPDM / TE | |||||||||
Vaso material del tubo | Borosilicato vidrio 3.3 | |||||||||
Selectivo material de revestimiento absorbente | Cu / SS-AIN / AIN | |||||||||
Vaso tubo (Ø ext./ int./espesor pared/largo tubo) | 47/37/1,6/1500 | |||||||||
Color (perfil de marco de aluminio, anodizado) | Aluminio gris | |||||||||
Color (Partes plásticas) | Negro | |||||||||
Térmico prueba de choque / número de prueba ITW | 06COL513/ | |||||||||
Granizo Prueba según DIN EN 12975-2/TÜV prueba No. | 435/142448 | |||||||||
CE examen de tipo | Z-IS-DDK-MUC-07-08-100029919-003 | |||||||||
ESTRUENDO Número de registro CERTCO | 011-7S1990R | |||||||||
Paquete dimensiones (largo x alto x profundidad) | milímetros | 1590 x 1675 x 110 |
