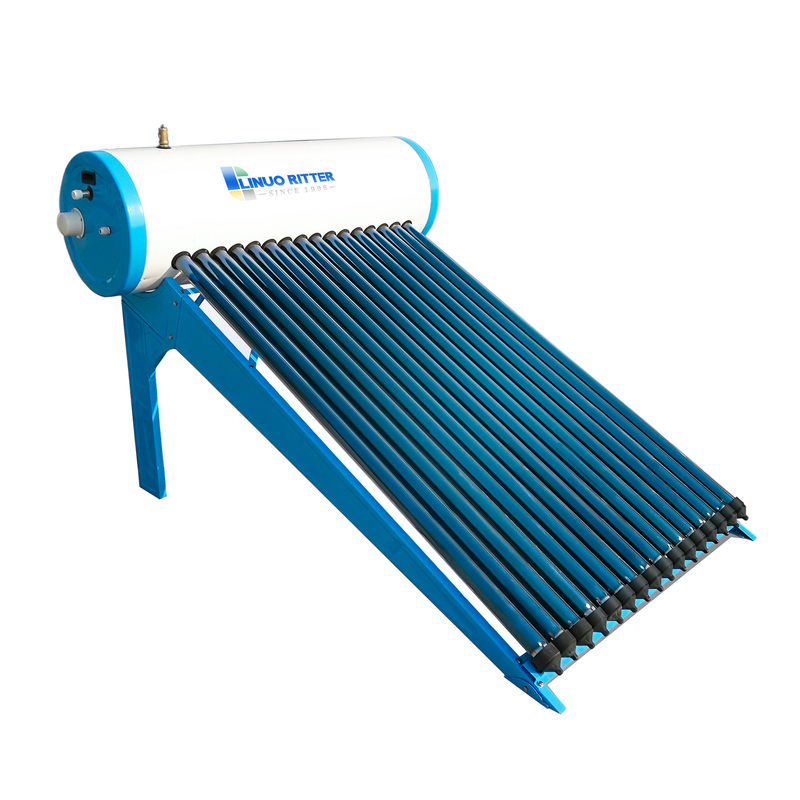

El revestimiento selectivo de la cubierta interior de los tubos de vacío cubre la energía solar y transfiere calor a los tubos de calor mediante aletas de aluminio.El líquido del tubo de calor se transforma en vapor que sube al condensador.Luego, el calor pasa a través del intercambiador de calor, el agua dentro del tanque de agua se calienta y el vapor se vuelve líquido y regresa al fondo del tubo de calor.Esta transferencia de calor crea una circulación continua mientras el colector de tubos de vacío caloducto sea calentado por el sol.
El calor se transfiere mediante líquido al tanque de agua y calienta el agua de manera eficiente.Además, los tubos de vacío Heatpipe tienen una alta resistencia a la congelación, lo que garantiza una mayor eficiencia en zonas frías.
El tanque de agua presurizado garantiza un alto confort cuando el cliente usa agua caliente, el flujo de agua y la presión del agua son mucho más altos que los del calentador de agua solar compacto no presurizado.
Caracteristicas de producto
Fácil instalación y bajo costo de mantenimiento de caloductos y tubos de vacío.
Acero inoxidable de alta calidad para que el tanque interior mantenga continuamente una buena calidad del agua.
Funcionamiento estable sin incrustaciones en los tubos ni riesgo de explosión de los mismos.
Arranque rápido del sistema, alto rendimiento energético y baja pérdida de calor.
Fuerte capacidad anticongelante disponible para aplicaciones en áreas de bajas temperaturas.
Sistema de funcionamiento presurizado adecuado para diferentes métodos de instalación.
El revestimiento selectivo de la cubierta interior de los tubos de vacío cubre la energía solar y transfiere calor a los tubos de calor mediante aletas de aluminio.El líquido del tubo de calor se transforma en vapor que sube al condensador.Luego, el calor pasa a través del intercambiador de calor, el agua dentro del tanque de agua se calienta y el vapor se vuelve líquido y regresa al fondo del tubo de calor.Esta transferencia de calor crea una circulación continua mientras el colector de tubos de vacío caloducto sea calentado por el sol.
El calor se transfiere mediante líquido al tanque de agua y calienta el agua de manera eficiente.Además, los tubos de vacío Heatpipe tienen una alta resistencia a la congelación, lo que garantiza una mayor eficiencia en zonas frías.
El tanque de agua presurizado garantiza un alto confort cuando el cliente usa agua caliente, el flujo de agua y la presión del agua son mucho más altos que los del calentador de agua solar compacto no presurizado.
Caracteristicas de producto
Fácil instalación y bajo costo de mantenimiento de caloductos y tubos de vacío.
Acero inoxidable de alta calidad para que el tanque interior mantenga continuamente una buena calidad del agua.
Funcionamiento estable sin incrustaciones en los tubos ni riesgo de explosión de los mismos.
Arranque rápido del sistema, alto rendimiento energético y baja pérdida de calor.
Fuerte capacidad anticongelante disponible para aplicaciones en áreas de bajas temperaturas.
Sistema de funcionamiento presurizado adecuado para diferentes métodos de instalación.
Serie | 100L | 150L | 200L | 250L | 300L | |||||||||||||||||||
Información general | Capacidad real del tanque | L | 99L | 148L | 198L | 248L | 298L | |||||||||||||||||
Presión de funcionamiento nominal | MPA | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | ||||||||||||||||||
Superficie bruta | m2 | 1.03 | 1.56 | 2.09 | 2.62 | 3.16 | ||||||||||||||||||
Área de apertura | m2 | 0.812 | 1.21 | 1.624 | 2.03 | 2.436 | ||||||||||||||||||
Dimensiones (largo x ancho x alto) | milímetros | 930x1875x1390 | 1235x1875x1390 | 1545x1875x1390 | 1850x1875x1390 | 2155x1875x1390 | ||||||||||||||||||
Depósito de agua | Dimensiones del tanque | milímetros | ø500 x 930 | ø500 x 1220 | ø500 x 1535 | ø500 x 1840 | ø500 x 2145 | |||||||||||||||||
Dimensiones del paquete del tanque | milímetros | 1075x575x555 | 1380x575x555 | 1684x575x555 | 1988x575x555 | 2292x575x555 | ||||||||||||||||||
Peso | kg | 26 | 32 | 38 | 45 | 51 | ||||||||||||||||||
Tanque interior | Material | Acero inoxidable SUS304-2B | ||||||||||||||||||||||
Diámetro / espesor | milímetros | ø420 / 1,2 | ||||||||||||||||||||||
Tanque exterior | Material | Acero pintado de blanco | ||||||||||||||||||||||
Diámetro / espesor | milímetros | φ500/0,4 | ||||||||||||||||||||||
Cubierta lateral | Acero pintado de azul estándar. | |||||||||||||||||||||||
Aislamiento | Espesor del material | milímetros | Poliuretano / 40 | |||||||||||||||||||||
Tubo | Número | piezas | 8 | 12 | 16 | 20 | 24 | |||||||||||||||||
Tipo | Tubo de vacío y tubo de calor de φ58 x 1800 mm | |||||||||||||||||||||||
Dimensiones del paquete de tubos | milímetros | 1970×330×165 | ||||||||||||||||||||||
Soporte | Material | Acero pintado galvanizado | ||||||||||||||||||||||
Color | Azul estándar | |||||||||||||||||||||||
Inclinación | grado | 30° | ||||||||||||||||||||||
Peso | kg | 5.5 | 6 | 6.5 | 8 | 9 | ||||||||||||||||||
Otras partes | Válvula TV Temp./ Presión | °C/Mpa | 85 / 0,6 | 85 / 0,4 | 85 / 0,6 | 85 / 0,6 | 85 / 0,6 | |||||||||||||||||
Calefacción eléctrica | W | Opcional/1500w 220V 50Hz/ No incluido | ||||||||||||||||||||||
Cantidad de carga | Cantidad en 40HC | 124 | 96 | 72 | 64 | 54 |
